منبع دو جداره

 منبع دوجداره از نوع مبدل های حرارتی غیر مستقیم می باشند این آبگرمکنها که در اغلب ساختمانهای مجهز  به تاسیسات مرکزی دیده می شوند که از دو استوانه تودرتو تشکیل شده است .

جنس منبع دوجداره :

جنس این مخازن از ورق گالوانیزه st37می باشند. چون این مخازن تحت فشار بالایی قرار نمی گیرند پس در نتیجه ضخامت ورق ها زیاد نمی باشد. انجام محاسبه و تعیین ضخامت صحیح ورق گالوانیزه مورد استفاده در ساخت منبع دوجداره، بر اساس ظرفیت فشار کار (فشار آب درون منبع) و همچنین رعایت استانداردهای بین المللیی مخازن تحت فشار، صورت می گیرد. ضخامت متداولی که برای مخازن استفاده میشود برای مخزن بیرونی 2 تا 3 میلیمتر و برای مخزن داخلی 4 تا 5 میلیمتر. که با توجه با اینکه فشار در مخزن داخلی نسبت به مخزن خارجی بیشتر است پس در نتیجه ضخامت مخزن داخلی بیشتر از مخزن خارجی است.

افزایش طول	استحکام کششی	اسحکام تسلیم	ضخامت (t)	گرید
Min%	Mpa	Min Mpa	Mm	ST37
17	360-510	235	≤16
	340-470	225	16<t≤30
		215	30<t≤40
		205	40<t≤63
		195	63<t≤100
		195	≥100

مکانیزم گرم شدن آب در داخل منبع دوجداره:

آب داغ یا بخار خروجی با دمای حودا 80 درجه سانتی گراد از دیگ به جدار خارجی منبع ارسال شده است و با انتقال حرارتی که بین آب موجود در داخل مخزن و جداره بیرونی اتفاق می افتد باعث گرم شدن آب داخل مخزن تا دمای 50 -60 درجه سانتی گراد می شود  همچنین برای برگشت آبگرم مصرفی نیز مسیری در تعبیه شده تا آبگرمی که مصرف نشده است به داخل مخزن باز گردد.برای اینکه به انتقال حرارت سرعت ببخشیم باید طول منبع دوجداره از قطر آن بیشتر باشد. برای جلوگیری از اتلاف های حرارتی نیز این مخازن را عایق بندی می کنند . راندمان حرارتی منبع دوجداره %95 می باشند.

قسمت های مختلف منبع دوجداره :

1. قسمت داخلی یا همان مخزنی که آب سرد شهری وارد این فضا می شود.
2. قسمت میانی بین دوجداره که آبگرم یا بخار دیگ وارد این قسمت می شود.

نکته ای که در این مورد وجود دارد اختلاف جداره بیرونی با جداره داخلی 10 سانتی متر می باشد.

مزایای منبع دوجداره:

• ارزان بودن منبع دوجداره نسبت به سایر منبع حرارتی .
• این منبع دارای افت فشار بسیار کم می باشند.
• نیازی به اختصاص دادن پمپ سیرکولاتور برای گردش آب گرم ندارند.

معایب منبع دوجداره

•  افت حرارتی منبع دوجداره نسبت به منبع کویل دار بیشتر است
•  استفاده از دو جداره که در صورت سوراخ شدن جداره داخلی کار تعمیر آن به سهولت انجام نمی شود .

نکاتی که در اتصال منبع دوجداره باید به آن دقت کرد :

• باید شیر اطمینان فشار و دما حتما روی منبع نصب شده باشد تا در صورت وقوع خطر به دلیل افزایش بیش از حد دما یا فشار
• در ورودی آب شهری حتما از شیرهای یک طرفه استفاده کنیم تا آبگرم وارد شبکه شهری نشود.

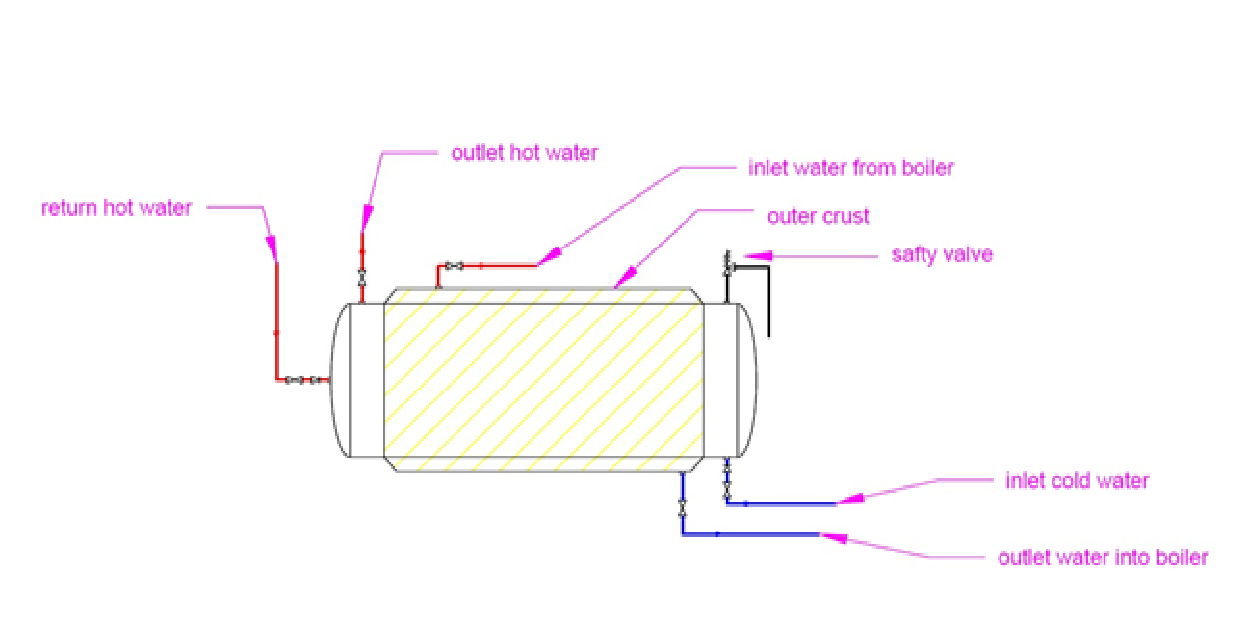

اتصالات روی منبع دو جداره

بر روی مخزن داخلی منبع دوجداره اتصالاتی از قبیل :

• شیر اطمینان فشار و دما
• شیر برگشت آبگرم مصرفی
• ورودی آب شهری همراه با شیر یک طرفه
• خروجی آب گرم مصرفی
• ورودی و خروجی آب داغ از دیگ و بلعکس

در تاسیسات بزرگتر بهتر است به جای استفاده از یک منبع دوجداره از 2 یا چندین منبع استفاده شود تا در  صورت خرابی یکی از منبع مصرف کنندگان از آبگرم بی نصیب نباشند

رنگ آمیزی منبع دوجداره:
داخل مخازن پس از تمیز کاری و سند پلاست برای جلو گیری از فرسودگی و فرسایش با سه لایه اپوکسی مخصوص به ضخامت 140 میکرون و خارج آن بعد از ضد زنگ ، رنگ روغنی زده می شود.

جوشکاری منبع های دوجداره:

جوشکاری این مخازن به صورت زیر پودری saw صورت می گیرد.

محاسبه ضخامت جداره های منبع دوجداره:

برای محاسبه ضخامت این دیواره ابتدا باید ظرفیت ، فشار کاری ، دمای کاری و ضریب خوردگی منبع دوجداره مشخص شود شود سپس با استفاده از استاندارد های مخازن تحت فشار می توانیم ضخامت دیواره های را محاسبه کنیم.

بازرسی منبع های دوجداره

این منبع ها پس از طراحی و انجام مراحل ساخت (جوشکاری و ...) توسط بازرسان کنترل کیفیت مورد بازرسی قرار می گیرد.

نرم افزار هایی که برای طراحی منبع های دوجداره بکار می روند:

• catia
• solidworks
• autocad
